Aldi Biatorbágy
Aldi Logisztikai Központ Hűtőház altalaj fűtés
Hűtőházakban, hűtőkamrákban, jégcsarnokokban stb. a hőmérséklet jellemzően -20 és -30 °C között van.
A megfelelő hőszigetelés ellenére is előfordulhat, hogy a szerkezeti elemek átveszik a hideget, ami átsugárzik a talajjal kapcsolatban lévő részekkel, és az altalaj elfagy. Ha az altalajban lévő víz megfagy, akkor annak térfogata megnő, ez pedig az épület szerkezetének károsodását
okozhatja.
A DEVI megbízható és költséghatékony elektromos fűtési megoldásokat kínál amelyekkel megelőzhető az altalaj elfagyása, biztosítható az ajtók és kapuk befagyás elleni védelme, illetve megelőzhető a párakicsapódás és a csővezetékek, oltóvíz-vezetékek elfagyása.
Előnyök
| • Minimalizálható az alapozás sérülésének veszélye – hűtőházakban, jégcsarnokokban, hűtőkamrákban stb. az alapozás elfagyása különböző problémákat tud okozni, pl. az épület elmozoghat, megemelkedhet, megrepedezhet, ami a szerkezet károsodásához vezet. A jegesedést/ elfagyást kiváltó ok a DEVI rendszereivel megelőzhető. |
• Helytakarékos – más megoldásokkal szemben a DEVI rendszere kevésbé bonyolult, könnyű megtervezni és beépíteni, illetve kevés helyet is foglal. |
• Környezetkímélő – a DEVI rendszerei nem jelentenek veszélyt a környezetre (mivel elektromos rendszerről van szó, a fagyállóval töltött vizes rendszerekkel szemben kizárt, hogy pl. fagyálló kerüljön a talajba). |
• Alacsony fenntartási költségek - 20 év teljes körű garancia a Danfoss csoporttól a DEVI fix teljesítményű (ellenállásos) fűtőkábelekre, amelyek becsült élettartama kb. 50 év. |

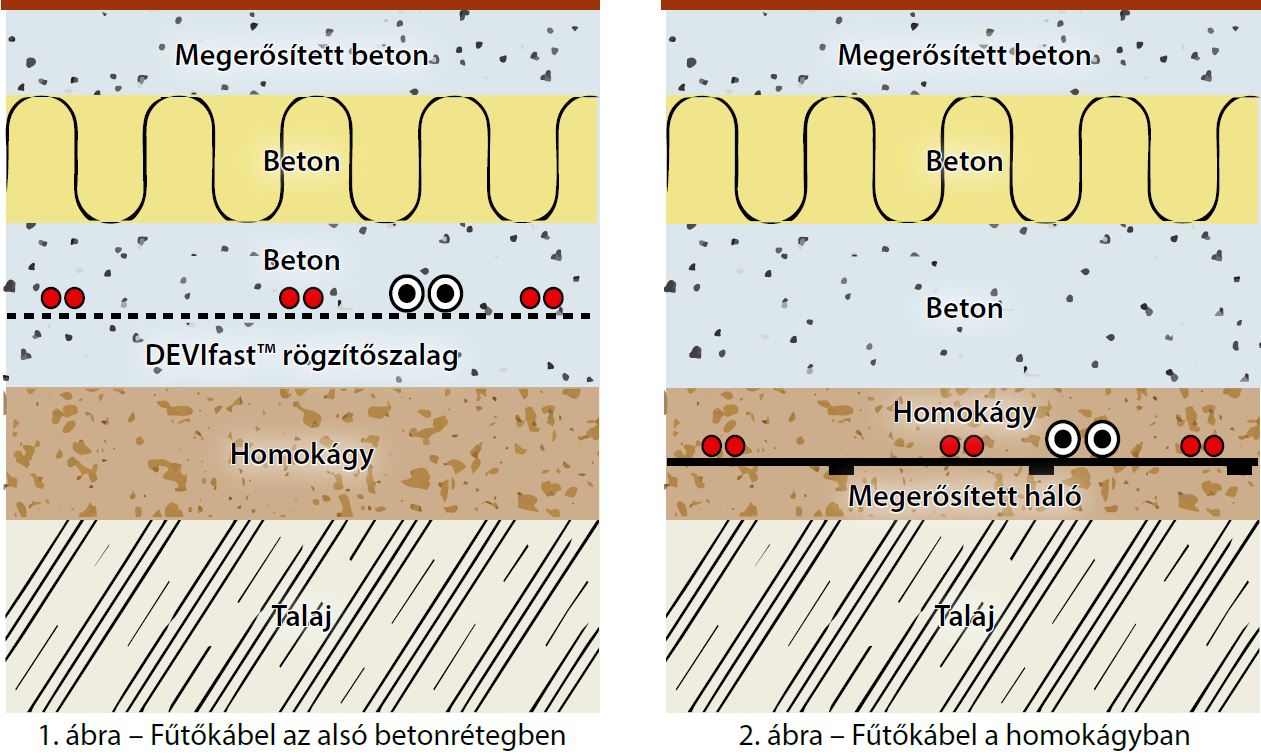

A fűtés elsődleges célja, hogy az épület alapjának elfagyását megakadályozza, amennyiben annak hőmérséklete 0 °C alá esne. Az altalaj védelmére szolgáló fűtés a padló hőszigetelése alatt helyezkedik el az alsó betonrétegben (1. ábra), vagy az alap alatt lévő homokágyban (2. ábra). Biztonsági okokból javasolt párhuzamosan két, teljesen azonos fűtési rendszert beépíteni - az egyik az üzemi, a másik a tartalék rendszer.
• fűtési körönként/zónánként két egyforma termosztát, az adott körhöz tartozó fűtőkábelhez helyezett hőmérséklet-érzékelővel
• fény- és hangjelzéssel ellátott riasztórendszer, ami a kábel(ek) esetleges üzemzavarát jelzi
• külön betáplálás az egyes rendszereknek: külön biztosítékok, mágneskapcsolók, Fi-relék stb.
|
Átlagos körülmények esetén a számított hőveszteség igen alacsony, csak 3-8 W/m². Mindezek ellenér a javasolt beépítési teljesítmény 15-30 W/m², de 15 W/m² értéknél semmiképp sem kevesebb. Ettől függetlenül minden esetben a szükséges fűtési teljesítményt a hőveszteség figyelembe vételével ki kell számítani. |
Az alapozás hővesztesége többek között az alábbiaktól függ: • az altalaj hőmérséklete; • a hűtőház belső hőmérséklete, illetve a padló felületének hőmérséklete (pl. nyitott jégpályák esetében). |
Páralecsapódás elleni védelem

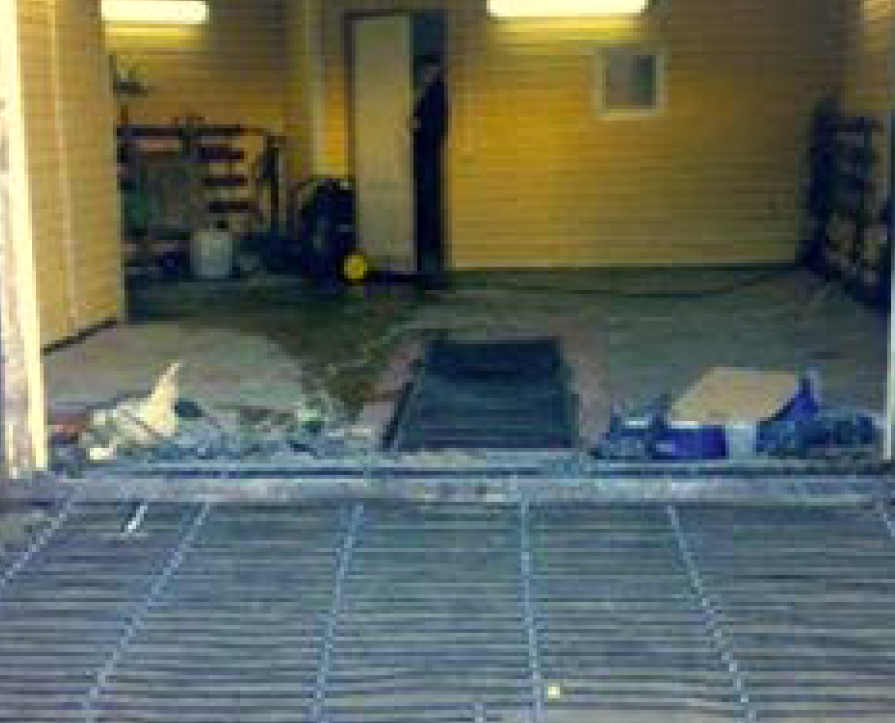

| Hűtőházakban, hűtőkamrákban a hűtött és a fűtött területek között lévő ajtók padlójánál a hőmér-séklet-különbség miatt a levegő páratartalma kicsapódhat, ami balesetveszélyes, illetve a normál működést hátrányosan befolyásolhatja. Az ilyen esetek megelőzésére ajánlott az ajtók környékét elektro-mos fűtéssel ellátni. | A fűtőkábelek/fűtőszőnyegek ilyen esetben jellemzően a padló felületéhez közel, a felső betonrétegben, az ajtó mindkét oldalánál vannak elhelyezve. A páralecsapódás elleni fűtések esetében a beépített teljesítmény jellemzően 250-300 W/m². |
 |
Ajtók és kapuk elfagyás elleni védelme

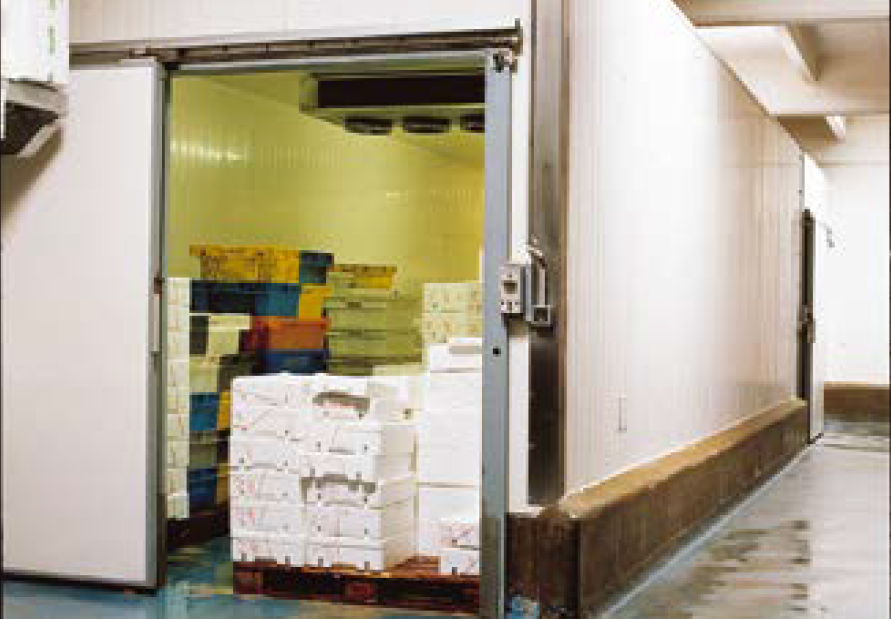

| A fagyvédelmi rendszereket jellemző-en hűtőházak ajtajainál, tolóajtajainál, szekcionált kapuinál stb. használják. Ajtók és kapuk esetében a beépített teljesítmény rendszerint 15-20 W/m a kapu szigeteléséhez helyezve, azzal megegyező mennyiségben. | Tolókapuk, lengőkapuk stb. esetében a kültéri fagymentesítő rendszerek teljesítményével lehet számolni, ez jellemzően 250-350 W/ m². Ilyen esetekben a kábelek egymástól való távolsága (C-C) általában 7,5 cm. |  |

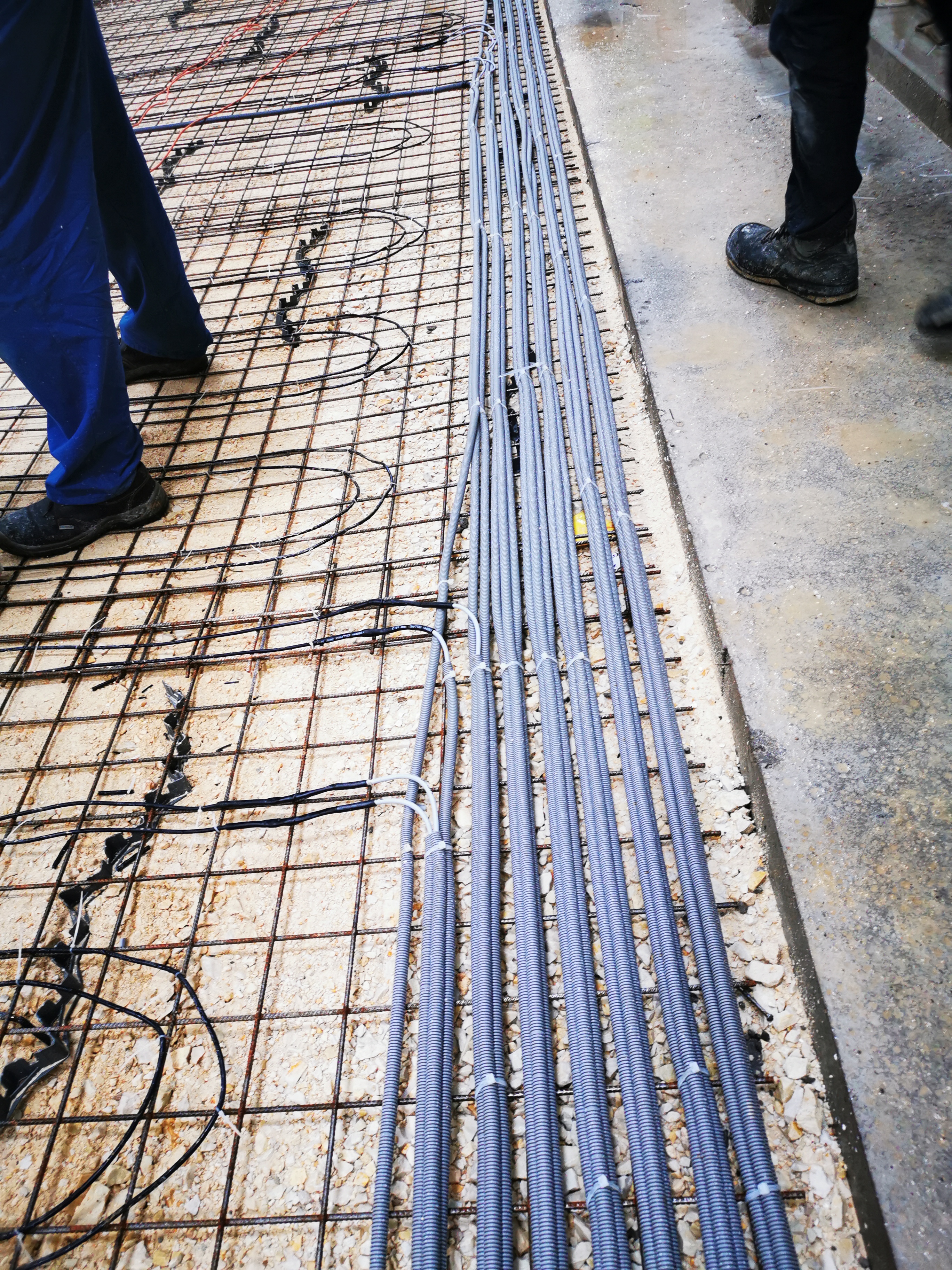

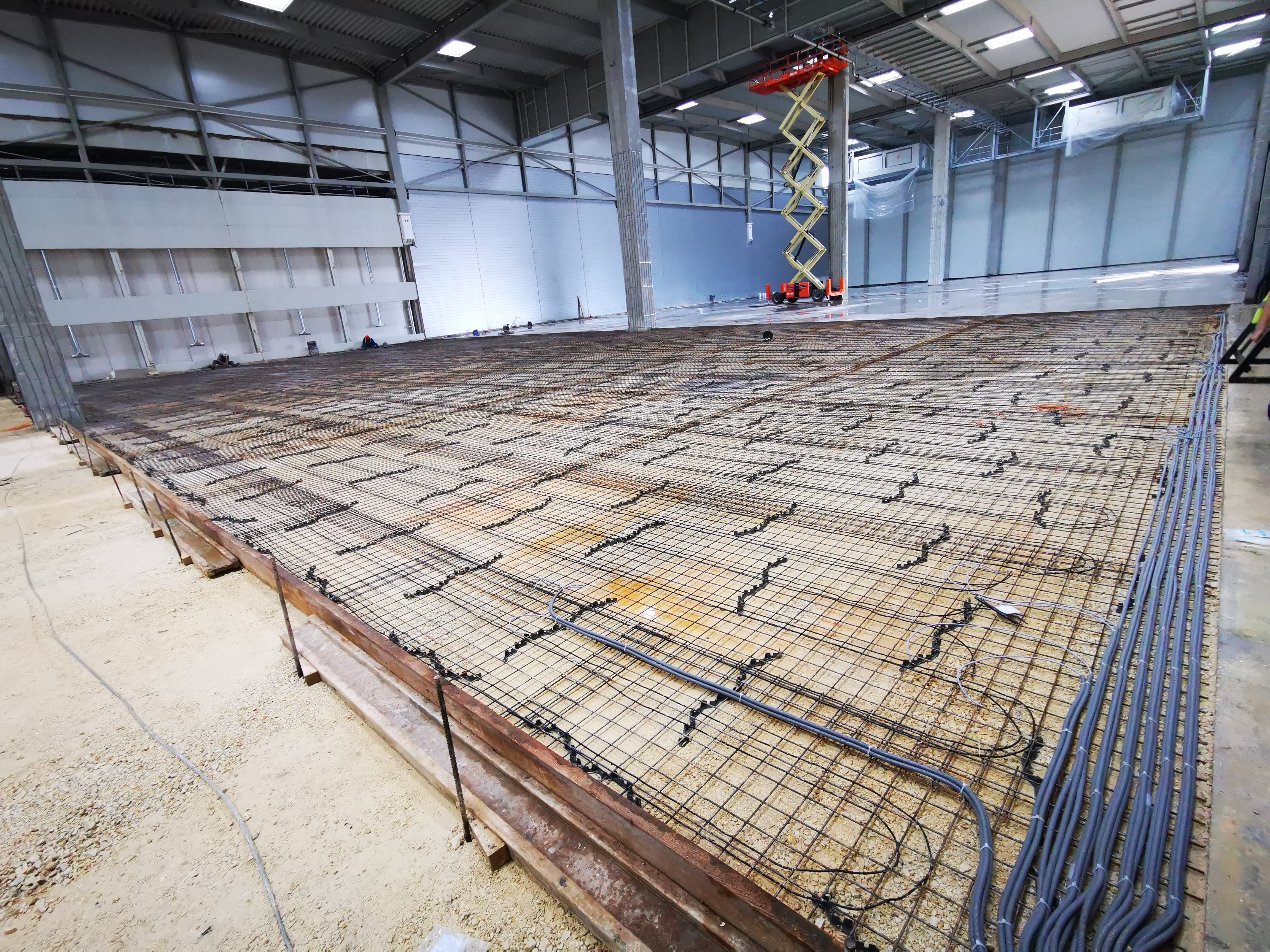

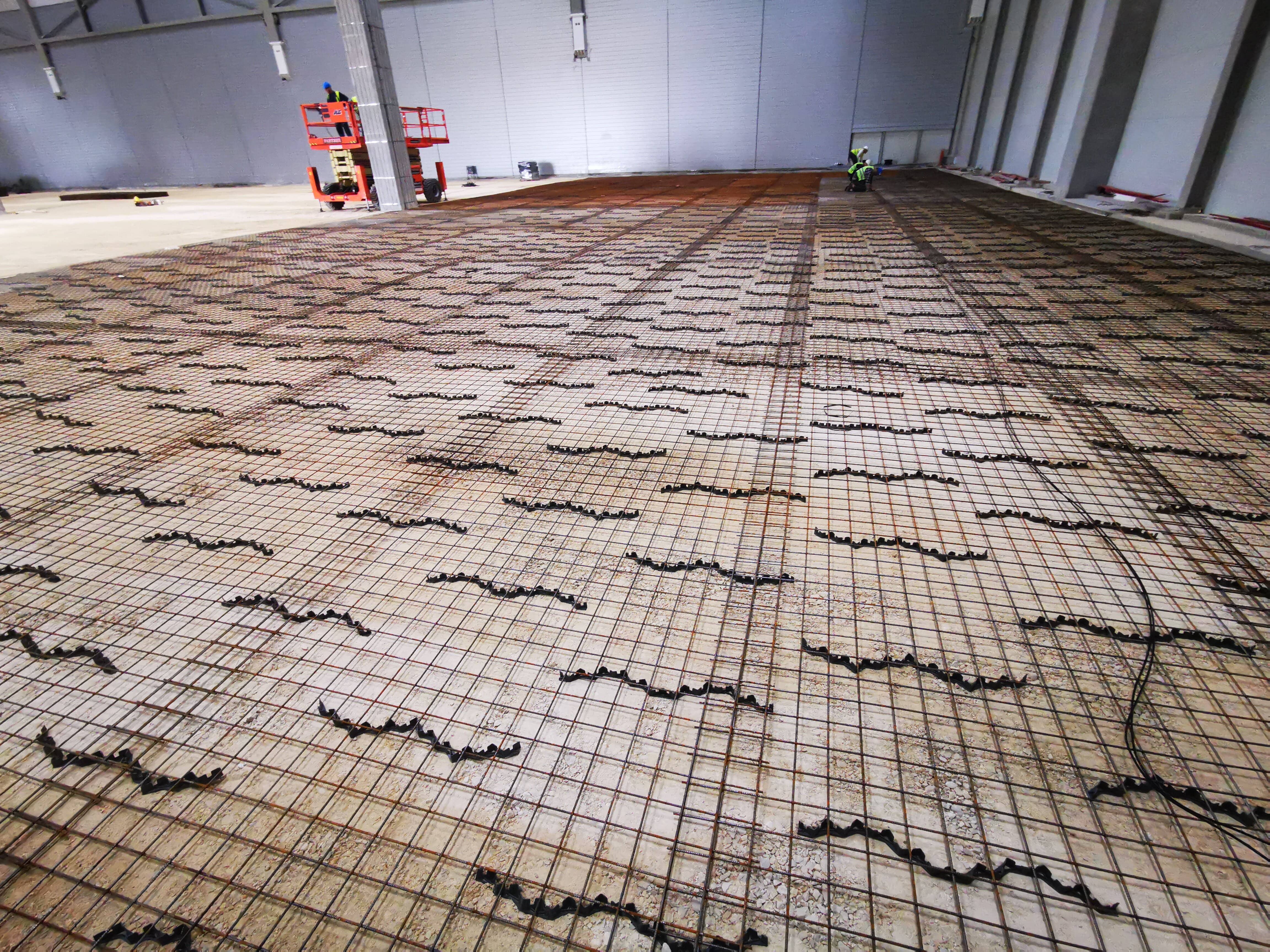

- 5 x 800 m2 fűtőkábel került beépítésre
- Pillérfűtés: Hűtőházakban a pillérek fűtése is javasolt, így itt sem cselekedtünk másképp
- A telepítésnél összesen kb 8000 méter EVP-10 ADPSV kábelt használtunk
